海控科技在期刊《表面技术》发表了《基于仿生蛾眼结构制备减反射微晶玻璃》论文。

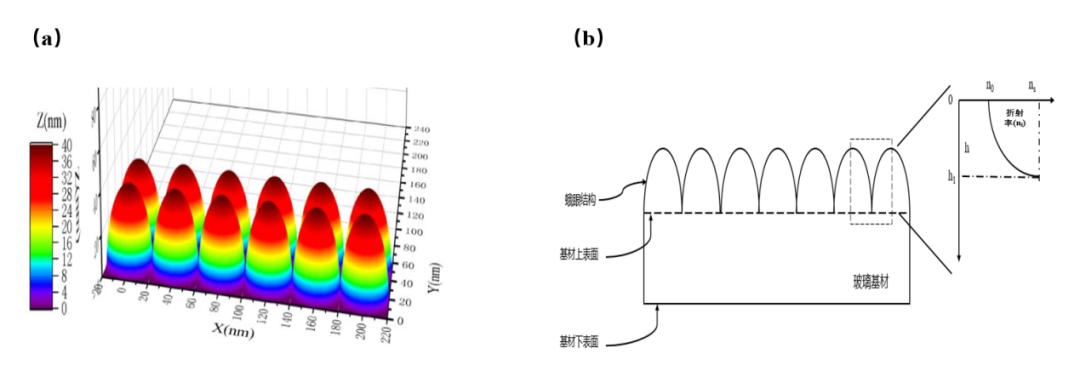

论文采用湿法刻蚀制备减反射微晶玻璃，分析晶化时间对透过率、反射率和形貌的影响。通过熔融法制备得到基础玻璃，调整晶化时间制备得到一系列不同晶粒尺寸（12.2～27.4 nm）的微晶玻璃，将制备得到的基础玻璃及不同晶粒尺寸的微晶玻璃放置在配制好的5wt% HF、2wt% SiO2、1.5wt% BaSO4、2wt% 羧甲基纤维素钠、89.5wt% H2O的刻蚀液中，在25℃条件下，以40 kHz的超声频率双面蚀刻60 min，通过分光光度计测试刻蚀前后样品的透过率和反射率，利用扫描电子显微镜对刻蚀前后样品的表面和断面形貌进行表征。

基础玻璃在500℃核化230 min，665℃晶化135 min后，制备得到微晶玻璃的晶粒尺寸约为25.1 nm，进一步经过湿法刻蚀后，刻蚀深度约为150 nm，蛾眼玻璃透过率最高为98.02%。微晶玻璃经过湿法刻蚀后增透效果明显，对X射线衍射（XRD）、掠入射X射线衍射（GIXRD）、扫描电子显微镜（SEM）的测试结果进行分析可知，微晶玻璃中存在晶体相和残余玻璃相，经过酸蚀处理后，表面能形成以透锂长石晶体和二硅酸锂晶体均匀分布的蛾眼结构，晶体尺寸分布为12.2～27.4 nm的微晶玻璃进行湿法刻蚀后透过率分布在95.99%～98.02%。
