海控科技在期刊《玻璃搪瓷与眼镜》于2021年第2期第49卷发表了《降低紫外及近红外透过率钠钙玻璃制备与性能研究》论文。

论文采用本体掺杂结合纳米镀膜的方法，在保证一定可见光透过率的前提下，首先在钠钙硅玻璃体系中掺入稀土与金属氧化物，熔制紫外及近红外强吸收的玻璃基片，研究CeO₂、TiO₂、Fe₂O₃和SnO掺杂量对玻璃的紫外和近红外透过率的影响；然后，在此基片表面镀制纳米级F…SnO₂薄膜，探索不同镀膜工艺参数下，玻璃光学、电学及表面微观结构等性能的相互影响。通过不断尝试和调整工艺参数，得到如下结论：

（1）增加CeO₂和TiO₂掺杂量，能有效地降低玻璃紫外透过率；随着Fe₂O₃和SnO掺杂量增加，紫外、可见光和近红外透过率都同时降低，尤其SnO具有一定还原性，把Fe³⁺还原成Fe²⁺，从而使玻璃的近红外透过率下降；

（2）对于F…SnO₂薄膜，无论是紫外还是近红外区域，都有比较明显的下降，且在反应物用量一定的前提下，F…SnO₂薄膜对玻璃的透过率影响较小；

（3）厚度为6 mm左右钠钙硅玻璃，当CeO₂、TiO₂、Fe₂O₃和SnO等 氧化物掺杂质量分数分别约为1.5%、1.0%、0.7% 和1.5%，F…SnO₂薄膜镀制参数为原料用量TFA 1.636 mL/h，MBTC 12 mL/h，H₂O 1.876mL/h时，可制得紫外线透过率小于5%，近红外线透过率小于20%的紫外近红外双吸收镀膜玻璃基片，具有良好的紫外近红外截止效果，还保持较好的可见光透过率。

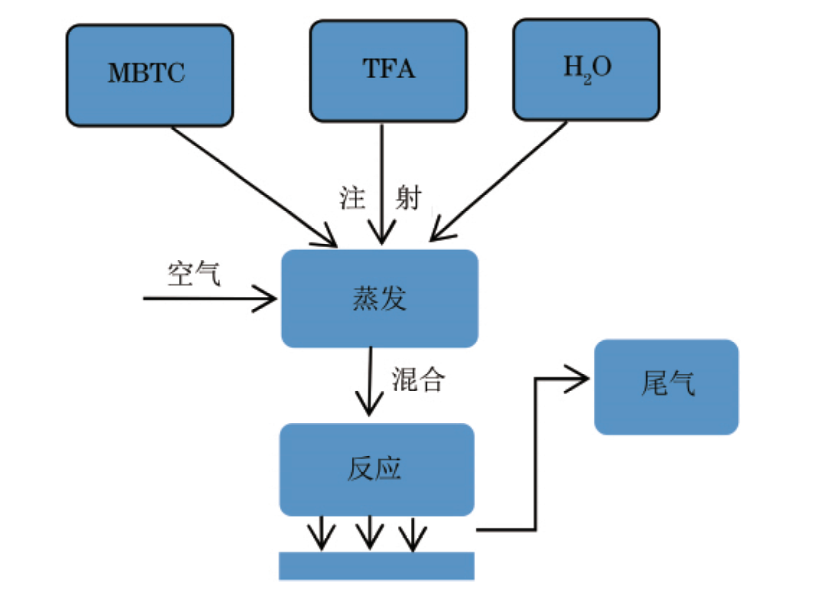

图1 薄膜制备工艺
