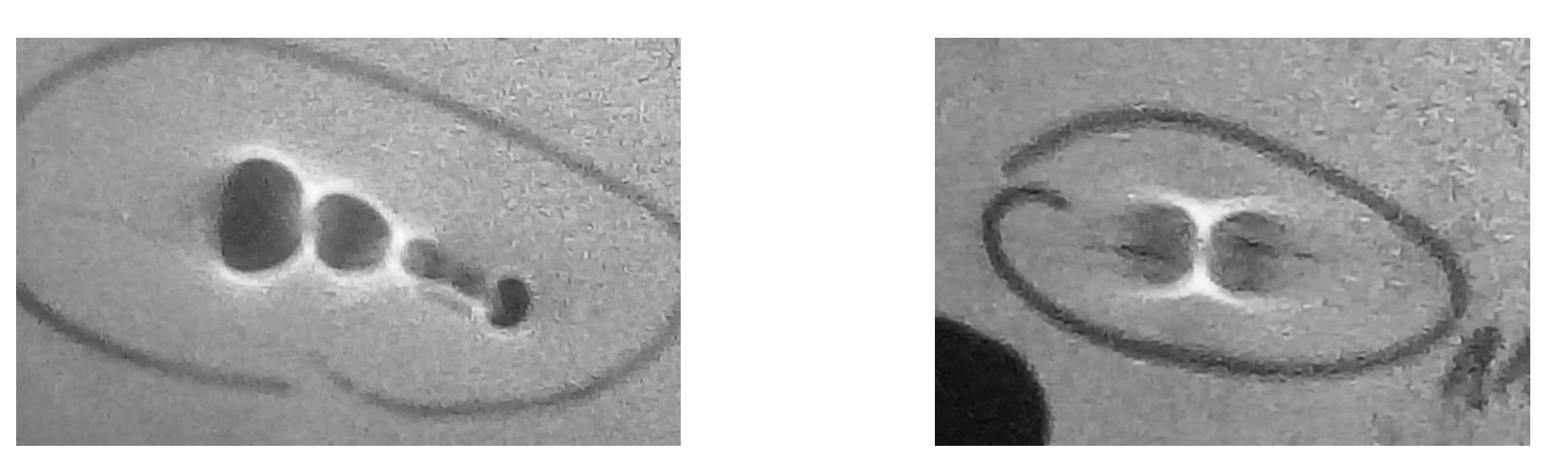

海控科技在期刊《玻璃与搪瓷》上发表了《大碹密封料选择错误引起的玻璃缺陷》。

大碹作为玻璃熔窑的重要部位，它与胸墙和前脸墙组成的火焰空间可以吸收燃料燃烧释放的热量再辐射到玻璃的液面上。在设计时既要保证大碹结构的稳定性以延长使用寿命，又要减少热量的散失提高节能效果。硅砖由于容重轻、机械强度高、生产成本低，一般作为玻璃熔窑大碹的首选材料。因此，大型玻璃熔窑大碹结构的耐火材料设计构成如图1所示，接触火焰空间部分采用优质硅砖， 符合硅砖GB/T 2608－2012标准规定，荷重软化温度不低于1680 ℃、耐火度不低于1710 ℃。在硅砖上面铺一层50 mm厚与之相配套的硅质密封泥料，硅质密封料要求 SiO₂质量分数不低于96%，荷重软化温度不低于1650 ℃、耐火度不低于1710 ℃。密封泥上面采用轻质硅砖铺设保温层，以达到隔热节能效果。轻质硅砖要求SiO2质量分数不低于92%，荷重软化温度不低于1620 ℃、耐火度不低于1700 ℃。以上3层为冷态砌筑，烤窑后再在最外面热态铺设保温涂料，保温涂料的耐火度要求可稍低。

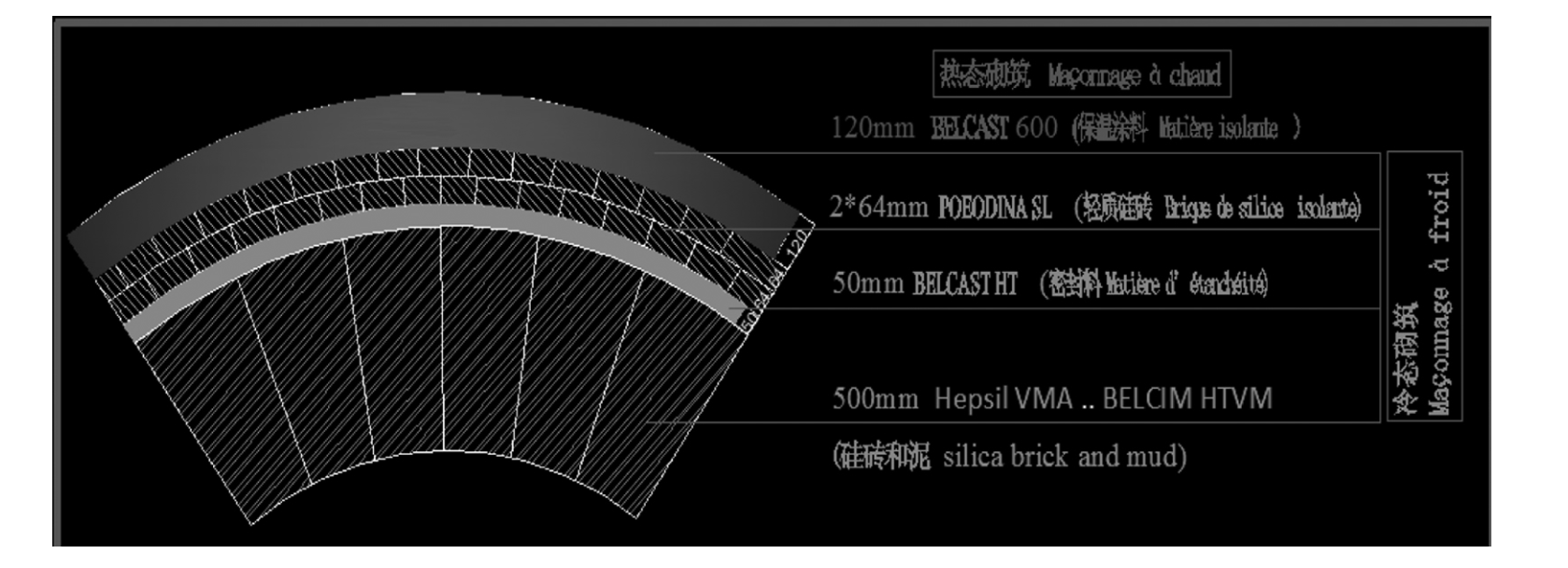

图1 玻璃熔窑大碹结构及耐火材料
