申请号：201620986553.3

申请日：2016.08.31

本实用新型属于玻璃成型技术领域，提出一种平板玻璃退火用边部燃烧枪。

背景技术：

在中大型浮法玻璃生产线中提高超厚、超薄玻璃总成品率是及其重要的，制约这一指标的主要因素就是玻璃的退火，玻璃退火的目的就是消除玻璃板内部的不均匀的永久应力，其产生的原因是由于玻璃板横向温差和纵向温差造成的，为了减小玻璃板横向温差，在退火窑两侧不同区域架设边部燃烧枪，以弥补边部降温过快。目前，烧边火枪种类有很多，经发现现有技术中的燃烧枪存在不能灵活调节枪杆与玻璃板的角度、枪杆进深以及微调枪头的高度，不方便随时对玻璃板边部需加热位置的灵活调节。另外现有枪头多使用单排喷火孔，加热范围局限，不利于玻璃均匀加热。

发明内容：

本实用新型提出的一种平板玻璃退火用边部燃烧枪具有由枪杆（2）与枪杆进伸调节套管（9）构成；所述枪杆（2）的一端安装有枪头（1），所述枪杆（2）的另一端与压缩空气进气软管（8）连接，并在压缩空气进气软管（8）与枪杆（2）之间设置压缩空气流量调节阀（7）；所述的枪杆（2）上还设置有与天然气进气软管（6）连接的支管，并在天然气进气软管（6）与枪杆（2）之间设置天然气流量调节阀（5）：所述的边部燃烧枪还设置有与退火窑辊子支撑纵粱（12）连接的连接机构。本实用新型提出的一种平板玻璃退火用边部燃烧枪，通过枪杆调节板上的弧形滑槽可上下滑动枪杆，对枪头与玻璃板之间的距离进行微调，确保了玻璃板能够均匀加热。本实用新型确保了玻璃板能够均匀加热。

附图说明：

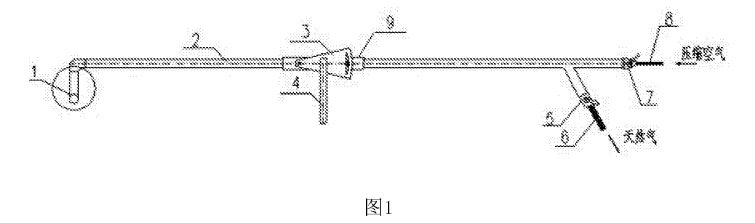

图1为本实用新型中枪体结构示意图

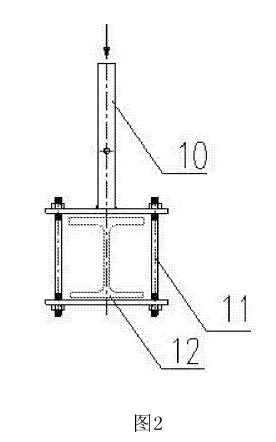

图2为本实用新型中连接机构的结构示意图

图3为本实用新型的使用状态图

图中：1、枪头，2、枪杆，3、枪杆调节板，4、连接杆，5、天然气流量调节阀，6、天然气进气软管，7、压缩空气流量调节阀，8、压缩空气进气软管，9、枪杆进伸调节套管，10、枪体固定套管，11、枪固定卡，12、退火窑辊子支撑纵梁，13、紧固螺栓，14、固定螺母，15、锁紧螺栓。
