申请号：201220731439.8

申请日：2012.12.27

本实用新型属于浮法玻璃生产设备，提出一种浮法玻璃成型锡槽入口的密封机构。

背景技术：

锡槽入口段是浮法玻璃锡槽成型室的咽喉部位，其密封状况好坏，直接影响到成型室外空气（特别是氧气）的渗入量，从而影响到锡受污染的程度，锡被氧气高温氧化后产生极易挥发的氧化锡、氧化亚锡等，一方面附着在锡槽上部如顶盖、水包等部位，生产中滴落到玻璃板上表面形成高温光畸变点和低温锡点，同时氧化锡的存在，使得玻璃和锡液的亲和力增加，玻璃下表面渗锡和粘锡几率加大，浮法原片钢化彩虹会出现；另一方面漂浮在锡液中的氧化锡灰也会随玻璃运行至锡槽出口沿口上，造成浮法玻璃下表面的粘锡、磨伤、划伤等缺陷出现。

发明内容：

主要包括流道盖板（1）、密封钢板（2）、锡槽密封罩前端钢板（4）、流道胸墙（5）、锡槽入口氮气封包（6）和锡槽入口隔墙（3）；流道盖板（1）所具有的凸台与锡槽入口隔墙（3）的凸字形台阶错缝搭接：在流道盖板（1）上表面上具有直槽；密封钢板（2）的下端位于流道盖板（1）的直槽内，上端焊接在锡槽密封罩前端钢板（4）上。本实用新型避免了以往的街接直缝处冒火、烧蚀严重、粘附二氧化锡灰和其他杂物、进而掉落入玻璃表面污染玻璃质量现象的发生：增强了流道部位和锡槽入口的密闭

附图说明：

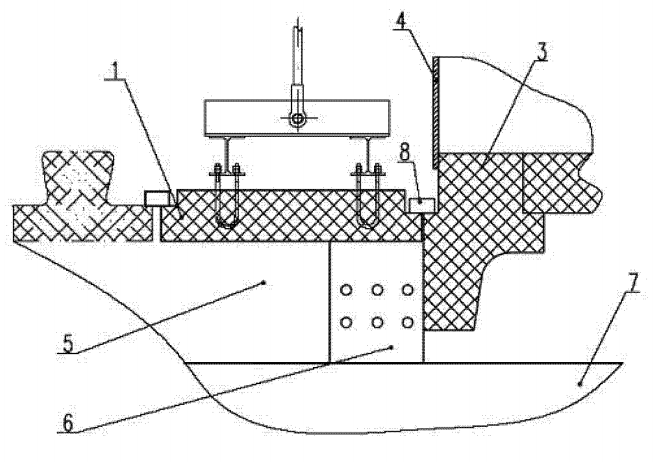

图1为现有技术中锡槽入口密封结构的横截面示意图

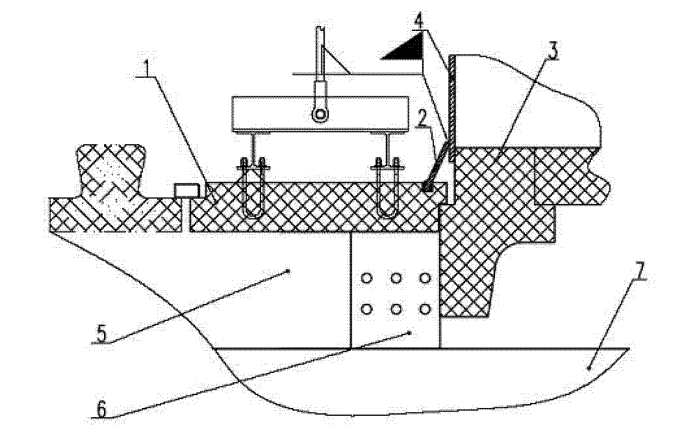

图2为本实用新型结构的横截面示意图

图中：1、流道盖板，2、密封钢板，3、锡槽入口隔墙，4、锡槽密封罩前端钢板，5、流道胸墙，6、锡槽入口氮气封包，7、锡槽入口侧壁，8、盖缝砖或密封泥料钢。
