海控科技在期刊《硅酸盐通报》第37卷第5期发表了论文《紫外红外强吸收钠硼硅玻璃的制备与研究》。

 采用高温熔融法，在钠硼硅玻璃体系中掺入稀土与金属氧化物制备了紫外红外强吸收的节能环保玻璃，并研究了不同稀土与金属氧化物掺杂量对玻璃光学、热学及结构等性能的影响。

研究表明: 在保证一定可见光透过率的前提下，通过调节稀土与金属氧化物的量可提高紫外红外吸收：随着CeO2和TiO2掺杂量增加，能有效的降低玻璃紫外透过率，但CeO2 同时会把Fe2+氧化成Fe3+，从而使玻璃的近红外吸收能力降低; 随着Fe2O3和 SnO2掺杂量增加，紫外、可见光和近红外透过率都同时降低，另SnO2具有一定还原性，把 Fe3+ 还原成Fe2+，从而使玻璃的近红外透过率下降；钠硼硅玻璃中，当CeO2、TiO2、Fe2O3和 SnO2等氧化物掺杂质量百分数分别约为 0.6%、1%、0.6%和1%，厚度为 6 mm左右时，玻璃的平均紫外透过率 Tuv≤5%，近红外透过率Tir≤20%；钠硼硅玻璃的膨胀系数约为 6.15 × 10 -6 /℃、膨胀软化点约为 630 ℃，相对于普通钠钙硅玻璃，此玻璃具有高膨胀软化点、强表面硬度、低膨胀系数等性能优势。

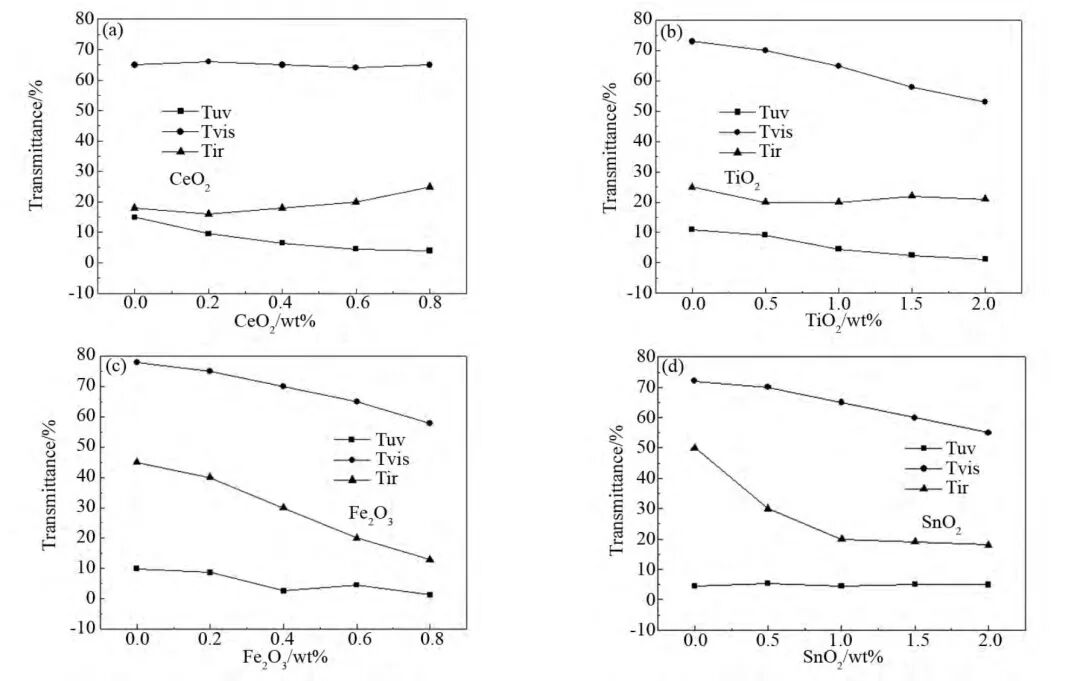

图1      不同掺杂量与透过率变化关系
